firestorageのインフラチームが開発した分散ファイルシステム用ラックマウントシャーシ、fireballシリーズ

fireball シリーズとは、カスタマイズ可能な分散ファイルシステム用ラックマウントシャーシ
オブジェクトストレージに最適なシャーシで高度なプロ・ユースに対応。
大容量の ストレージ・ソリューションの構築を実現。
more

36台サーバシャーシ

fireball series

fireball32
※画像はイメージです
fireballシリーズは大容量のfireball storage 66と省スペースタイプのfireball storage 36の2種類展開

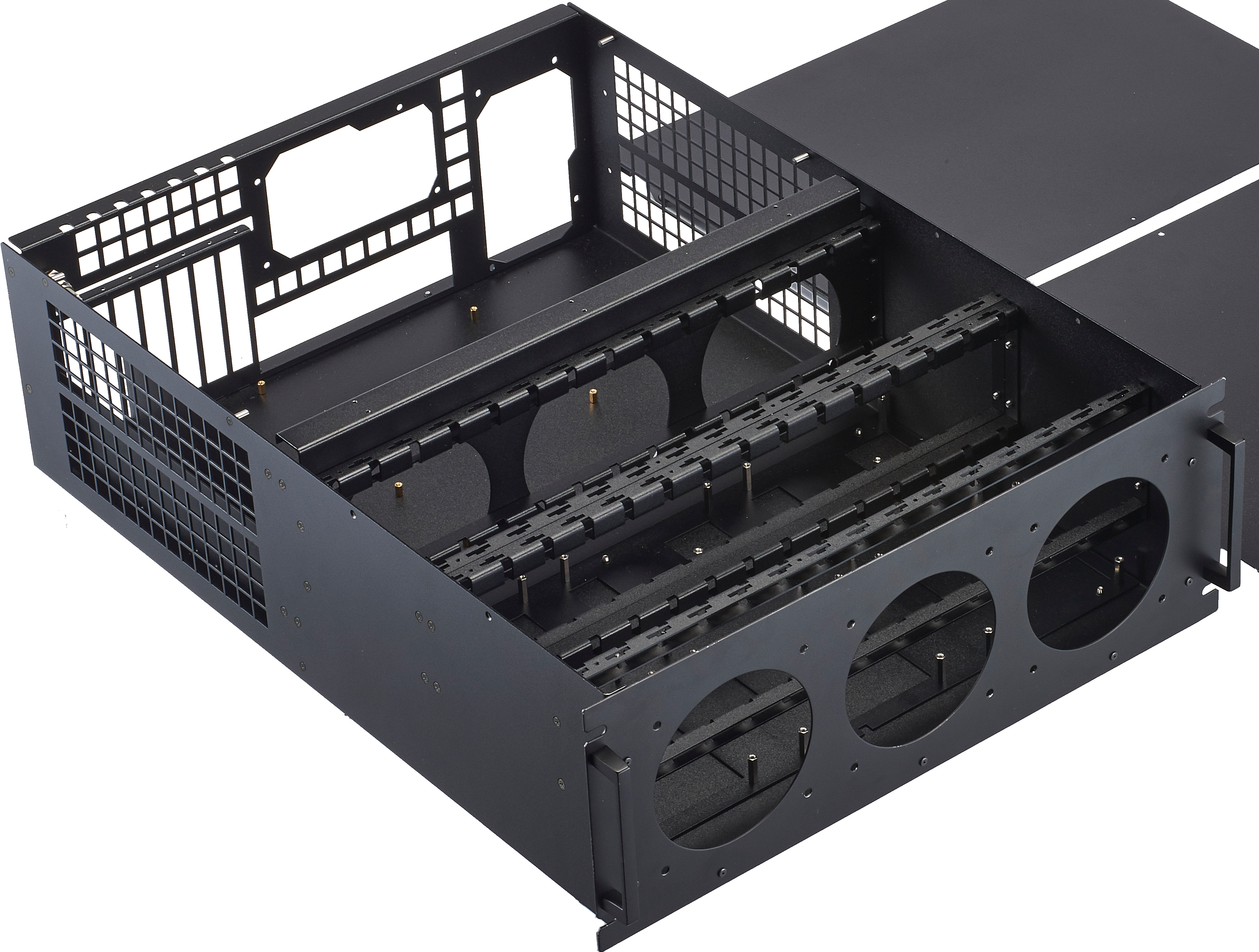

お客様のニーズに併せてセレクト可能な4Uサイズのラックマウントシャーシです。
マザーボードは MicroATX対応、手軽で安価なカスタマイズが可能。
fireball storage66は最大66台のハードディスクを搭載できる、省スペース且つ大容量のサーバーケース。
fireball storage36は最大36台のハードディスクを搭載可能、インフラ調整不要でスピーディーなマウントを実現。
fireball寸法図(zip)
※画像はイメージです
ハードディスク配列
ハードディスクの垂直マウントによって、省スペースでより多くのハードディスクの搭載を可能に。
また、1列に15台のハードディスクを並べる設計を行うことで、排熱効率の向上に成功。
※画像はイメージです
ケース
外装は全面黒色・マット塗装、シンプルで洗練されたデザイン。
同梱しているのは、組立に必要なパーツやネジのみのセット。
クーリングファンを前面部分と中央部分に取り付けることで、冷却パフォーマンスを向上。
fireballstorage32設計図
fireball storage 36
・30台の3.5インチHDDと3.5インチ及び2.5インチのHDD、SSDを最大6台搭載可能
・全面黒色、マット塗装
・66台に比べ、軽量でラック取付も容易

シャーシ(ケース)サイズ：表示単位 mm W448:D622:H174
全長、全幅：表示単位 mm
(全長はカバー含む、全幅はラックマウントパネル含む)		 W482.6:D663:H175
重量：表示単位 kg
(HDD以外の機器含む)		 17.1
塗装色 N1・ブラック全面シボ塗装
fireballstorage設計図66
fireball storage 66
・60台の3.5インチHDDと3.5インチ及び2.5インチのHDD、SSDを最大6台搭載可能
・全面黒色、マット塗装
・省スペースで大容量

シャーシ(ケース)サイズ：表示単位 mm W448:D884:H174
全長、全幅：表示単位 mm
(全長はカバー含む、全幅はラックマウントパネル含む)		 W482.6:D919:H175
重量：表示単位 kg
(HDD以外の機器含む)		 27.7
塗装色 N1・ブラック全面シボ塗装
お問い合わせ

backplane

バックプレーンはSATAⅢ対応、コンパクトなサイズに5台のハードディスクを接続可能。
省スペースで高速アクセス化を実現。
コンデンサ無しとコンデンサ有りの2種類のバックプレーンを用意し、
コンデンサ有りのFBS-201はホットスワップ対応でお客様のご利用環境に合わせたカスタマイズが可能。
また、FBSシリーズはHBAカード接続対応です。
ハードディスク接続用のコネクタをDIP実装にすることにより、耐久性を向上。
これによって、ハードディスクの挿抜を繰り返した際の破損・劣化を防ぎます。
バックプレーン資料(pdf)

FBS-101:コンデンサ無し
FBS-101:コンデンサ無し
・5個のSATAホストポート及び5個のSATAデバイスポート
・アクセスしている間、LEDは緑色に点滅

外寸：表示単位 mm W448:D658:H174
内部コネクタ 5×SATA 6.0Gbps
電源コネクタ 4ピン ペリフェラルコネクタ
サポートドライブ 3.5インチ ハードディスク
FBS-101:コンデンサ有り
FBS-201:コンデンサ有り
・ホットスワップ対応
・5個のSATAホストポート及び5個のSATAデバイスポート
・アクセスしている間、LEDは緑色に点滅

外寸：表示単位 mm W448:D658:H174
内部コネクタ 5×SATA 6.0Gbps
電源コネクタ 4ピン ペリフェラルコネクタ
サポートドライブ 3.5インチ ハードディスク
お問い合わせ

parts gallery

パーツは自社製品・オーダーを受けてからの生産。


HDD Holder
ハードディスク固定用パーツ
バーコード部分を四角にカットすることで、読み取りが容易に
サイズ
長さ：123.8mm
幅：24ｍｍ

HDD Holder取り付けイメージ

HDD Guides
ハードディスク固定用パーツ
動作中の振動によるコネクタの半嵌合を防止
サイズ
長さ：118mm
幅：5.7ｍｍ

HDD Guides取り付けイメージ
お問い合わせ

order chassis

fireball シリーズは、受注生産となっております
ご購入は下記からお問い合わせください。

fireball storage36

シャーシ(ケース)サイズ：表示単位 mm W448:D622:H174
全長、全幅：表示単位 mm
(全長はカバー含む、全幅はラックマウントパネル含む)		 W482.6:D663:H175
重量：表示単位 kg
(HDD以外の機器含む)		 17.1
納品期間・価格 お問い合わせください

fireball storage66

シャーシ(ケース)サイズ：表示単位 mm W448:D884:H174
全長、全幅：表示単位 mm
(全長はカバー含む、全幅はラックマウントパネル含む)		 W482.6:D919:H175
重量：表示単位 kg
(HDD以外の機器含む)		 27.7
納品期間・価格 お問い合わせください
お問い合わせ
